ЭСУД М230.Е3

Блок управления двигателем М 230.Е3 предназначен для управления дизельными двигателями КамАЗ и ЯМЗ с топливной аппаратурой "Компакт-40" и обеспечивает выполнение норм Евро-3. Управление рейкой ТНВД осуществляется магнитным линейным приводом.

Назначение и устройство

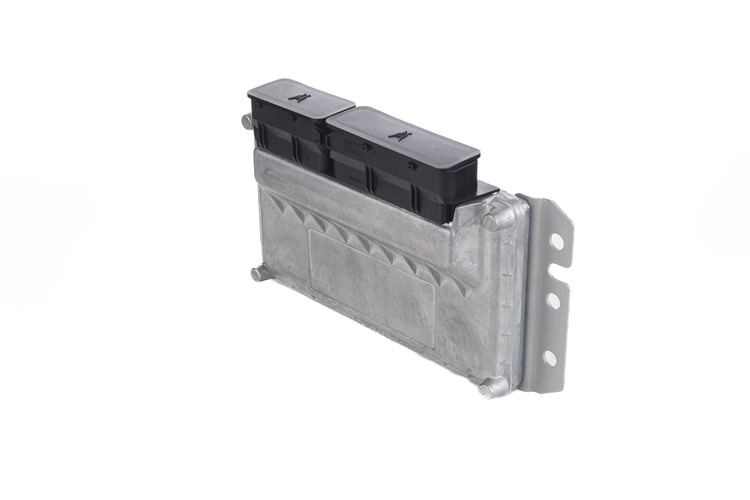

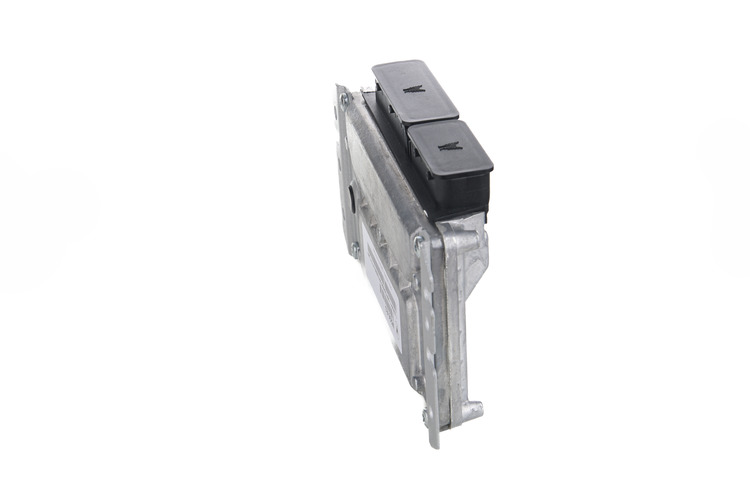

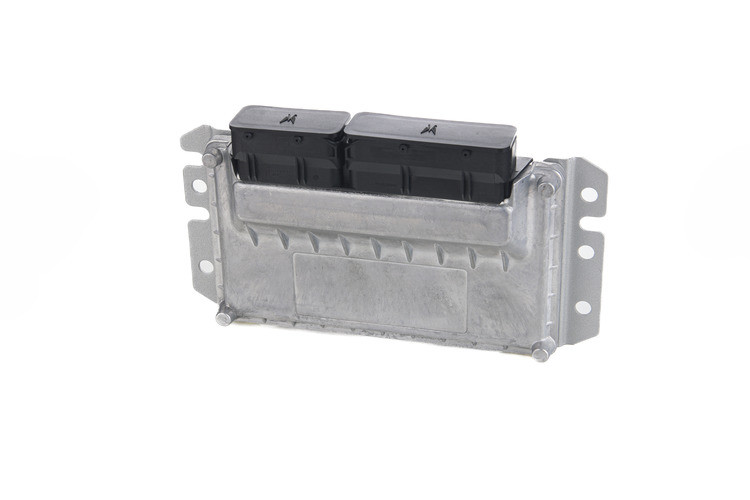

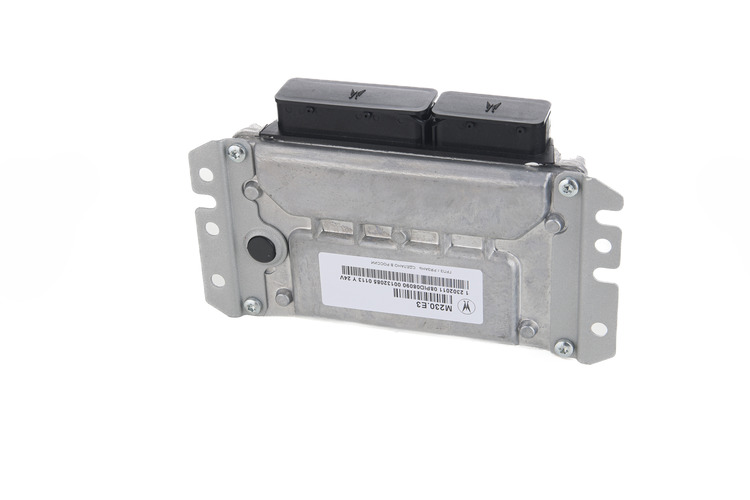

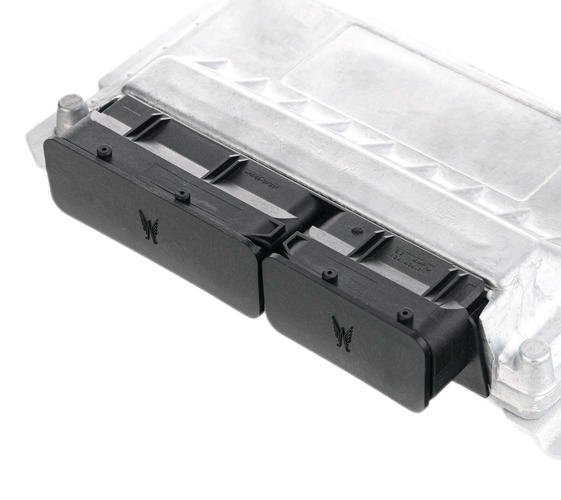

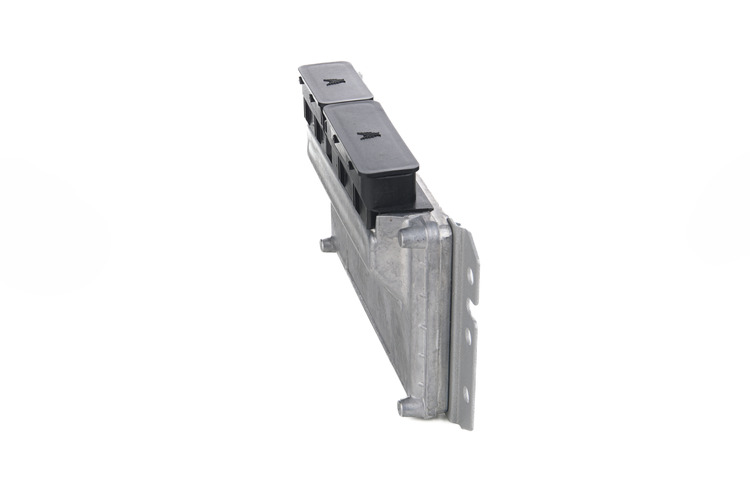

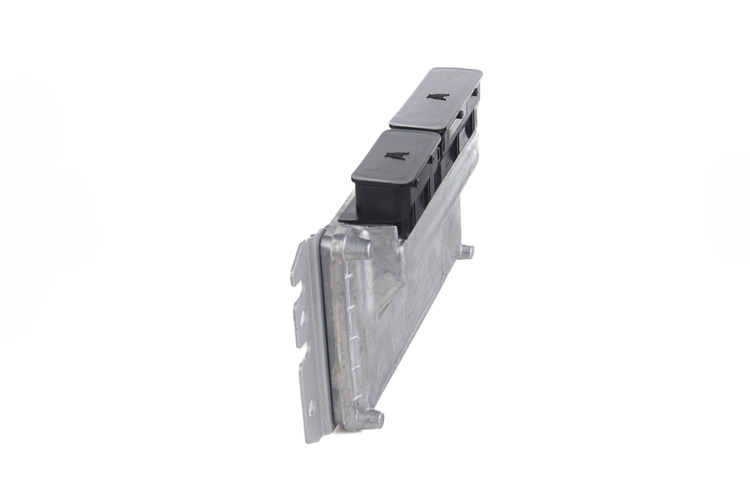

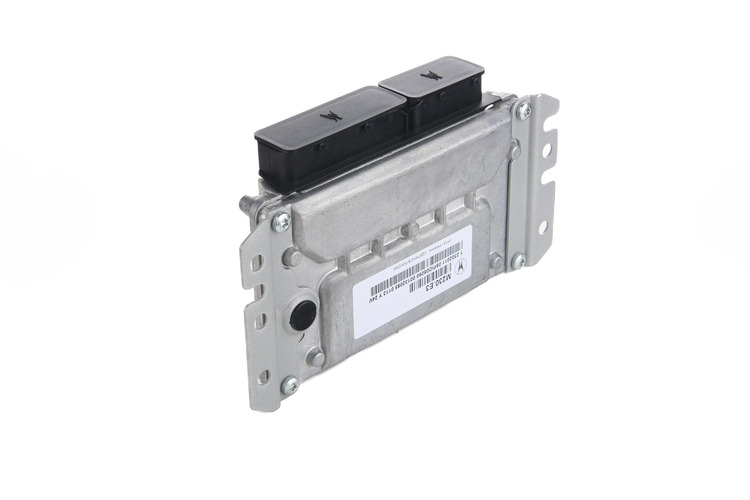

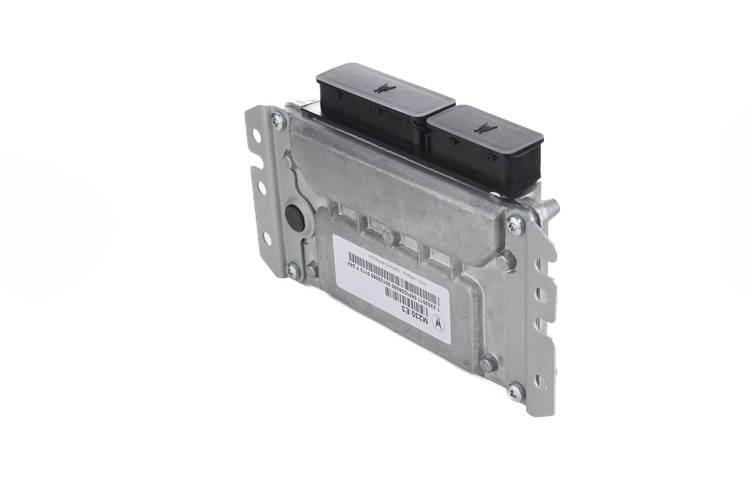

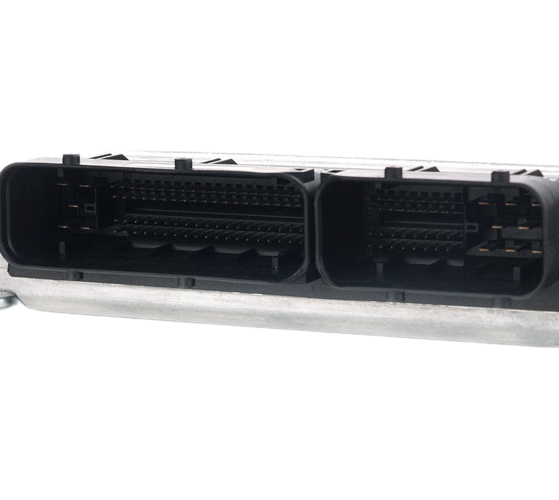

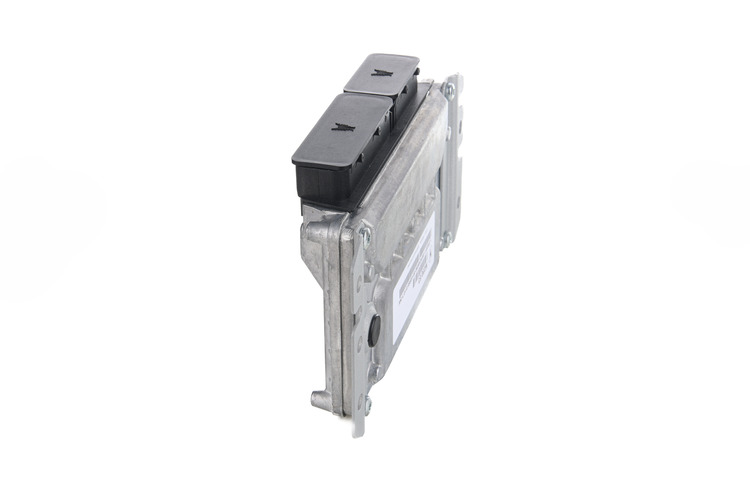

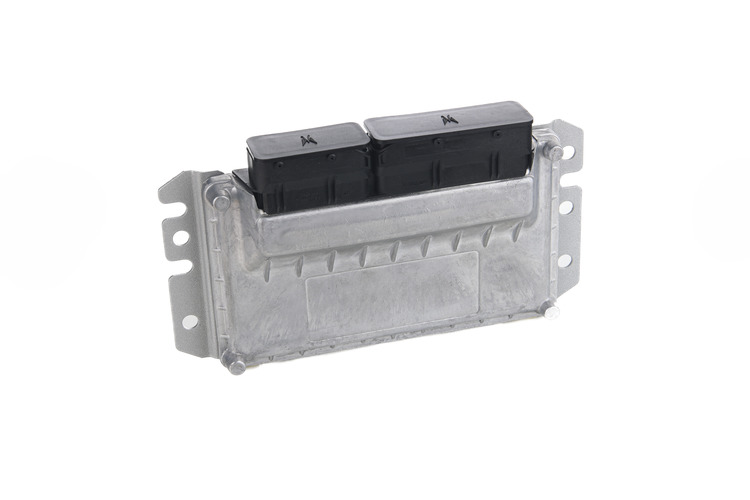

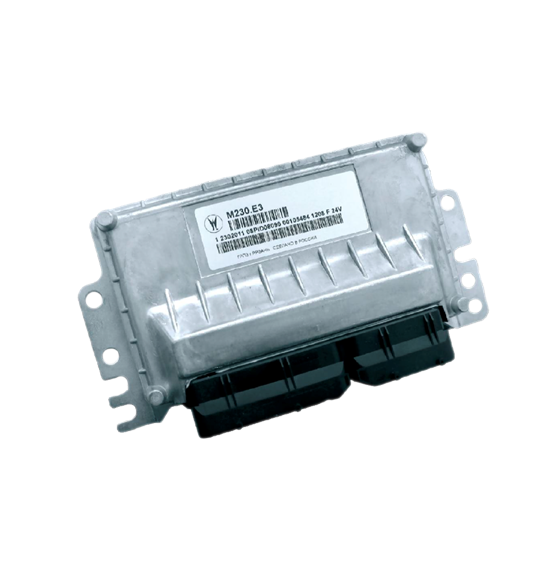

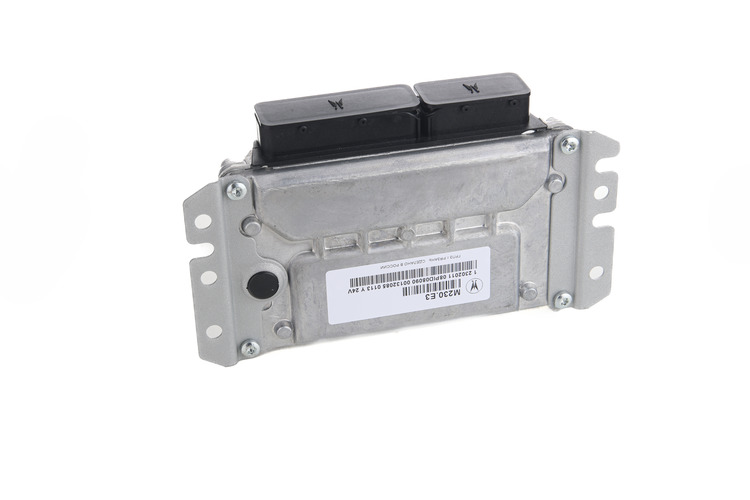

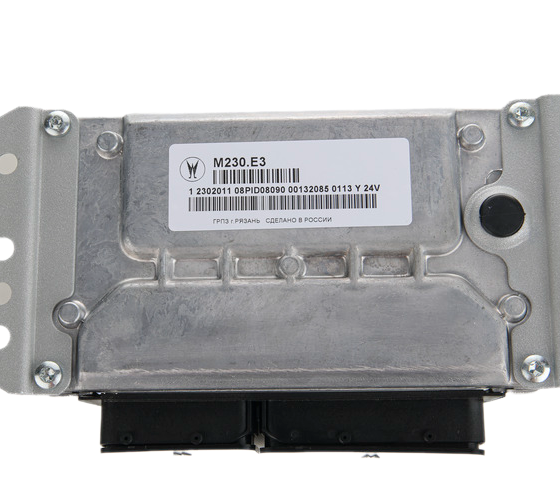

Блок управления двигателем выполнен в малогабаритном герметичном корпусе, имеет современный дизайн, оборудован двухсекционным разъемом с разбивкой на секции жгутов двигателя и кабины.

ЭСУД М 230.Е3 предназначен для:

- Преобразования и обработки первичной информации, поступающей от датчиков;
- Реализации алгоритмов управления двигателем;
- Диагностики компонентов системы управления двигателем;
- Формирования сигналов управления исполнительными механизмами;
- Запоминания кодов неисправностей;
- Поддержки диагностического канала обмена данными с диагностической аппаратурой дизельных двигателей с традиционной системой топливоподачи, отвечающим требованиям ЕВРО-3, напряжением бортовой сети 24 В.

Установка

ЭСУД М 230.Е3 может быть установлен на автомобили МАЗ и автобусы ЛИАЗ вместо штатного электронного блока управления двигателем производства ОАО "Элара". В этом случае для подключения к жгуту системы управления используется переходник.

Способ крепления, крепежные элементы и установочные размеры аналогичны блоку управления двигателем производства ОАО "Элара".

Преимущества

- При колебаниях оборотов ± 25 - 75 об/мин. система управления двигателем автоматически, без вмешательства программиста, подстраивается под заводские регулировки ТНВД;
- После автоподстройки колебания оборотов на холостом ходу составляют ± 10 об/мин блок ЭСУД М 230.Е3 не требует привязки к ТНВД;
- Блок управления двигателем М 230.Е3 сохраняет работоспособность при повышении напряжения в бортсети автомобиля до 45 В в течение 5 мин.;
- ЭСУД М 230.Е3 работает при зазорах датчиков частоты вращения в пределах: 0,1 – 2,5 мм и любых сочетаниях значений зазоров по датчикам;
- Для надежной работы системы управления двигателем М 230.Е3 не требуется экранирования каких-либо жгутов. с электронным блоком управления двигателем М 230.Е3 используется компактный, серийно выпускаемый диагностический тестер АСКАН 10;
- Персонал станций техобслуживания обучен к его использованию для диагностики и настройки. тестер позволяет: программировать блоки управления, подстраивать внешние характеристики двигателей, диагностировать двигатель и автомобильные системы управления. Обновление программных модулей производится с использованием Интернет-технологии;

Таким образом, использование ЭСУД М 230.Е3 и диагностического тестера АСКАН-10 позволяет частично компенсировать технические недостатки топливоподающей аппаратуры, повысить надежность двигателей, снизить затраты на обслуживание и содержание автомобиля.

Дополнительные возможности

- Резервные аналоговые и дискретные входы обеспечивают расширение возможностей системы управления двигателем;
- Резервные силовые ШИМ-выходы для подключения клапанов перепуска ОГ (WG) и рециркуляции OГ для управления рециркуляцией отработанных (выхлопных) газов;
- Обеспечивается подключение двух термопар с функциями диагностики;
- Пополнительная энергонезависимая память для записи состояния системы - "черный ящик". Подсчет моточасов и контроль времени превышения предельно допустимых значений оборотов, температур и давлений;
- Реализовано два интерфейса CAN;
- Модуль связи с внешним оборудованием отладки и контроля обеспечивает обмен данными по К-линии или CAN-интерфейсу. Эти же линии связи используются для отладки калибровочных величин и модификации программного обеспечения контроллера в режиме реального времени. Имеются отлаженные модули для работы по САN-интерфейсу с коробкой-автомат ф. Voit, диагностическими приборами, а так же с датчиками, имеющими САN-интерфейс.
